RM新时代登录网址-首页

水泥窯用鋁硅系耐火磚抗堿侵蝕性能研究

抗剝落高鋁磚JA

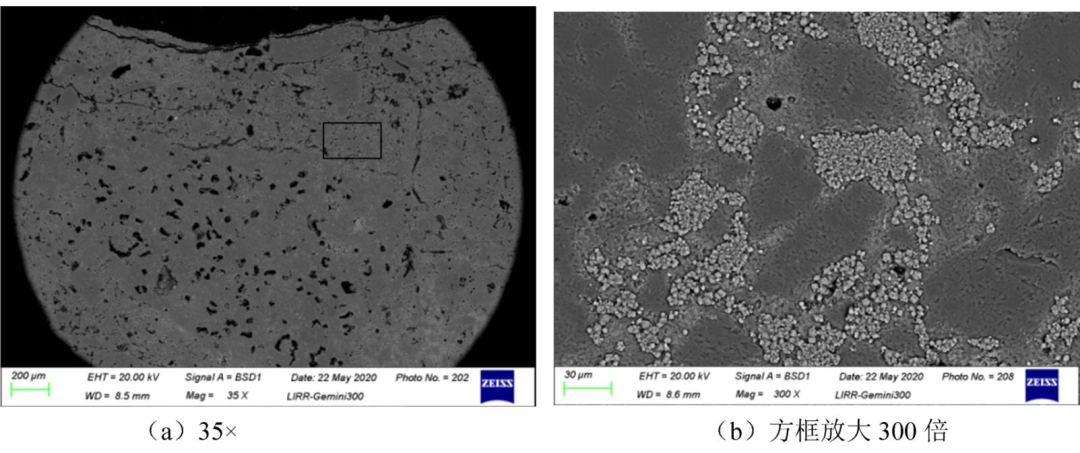

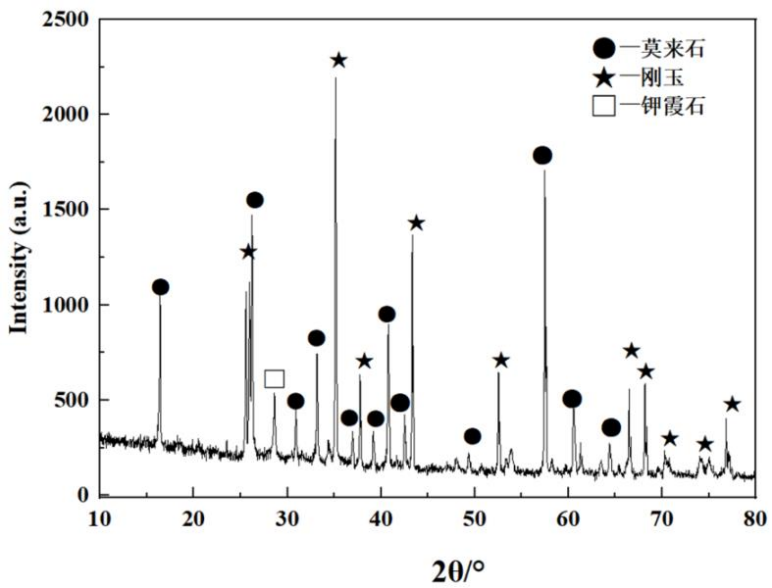

抗剝落高鋁磚JA堿侵蝕后坩堝底部0~10mm區域微觀(guān)結構照片見(jiàn)圖5。從圖5（a）觀(guān)察發(fā)現：坩堝底部表層結構變得致密，礬土顆粒被侵蝕現象明顯，基質(zhì)中顆粒結構變得不明顯。從圖5（b）觀(guān)察看出：基質(zhì)顆粒邊緣變得非常模糊，氣孔或晶界填充大量的淺顏色新相?？箘兟?a href="http://itujie.com/archives/myclass/gaolvzhuan">高鋁磚JA顯氣孔率高，碳酸鉀沿氣孔或晶界進(jìn)入磚體侵蝕試樣內部，侵蝕深度大。對侵蝕層進(jìn)行物相分析，發(fā)現侵蝕層有鉀霞石生成（見(jiàn)圖6）。大量鉀霞石的生成造成體積膨脹，導致抗剝落高鋁磚產(chǎn)生大的貫穿裂紋。

低鋁莫來(lái)石磚M55

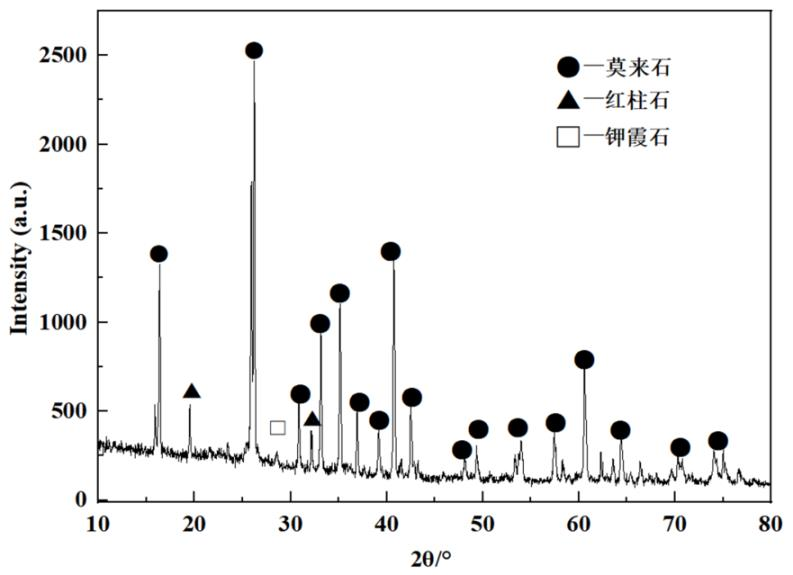

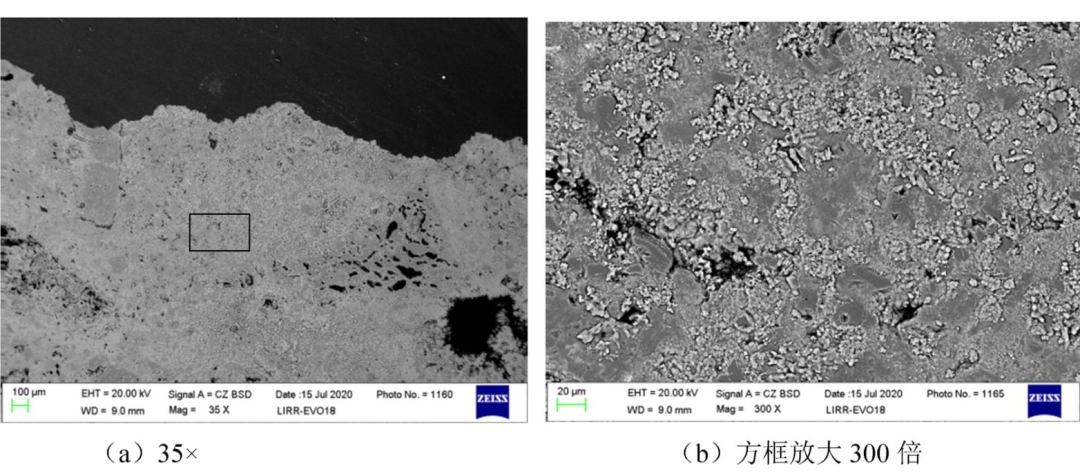

低鋁莫來(lái)石磚M55堿侵蝕后坩堝底部0~10mm區域微觀(guān)結構照片見(jiàn)圖7。從圖7（a）可以看出：低鋁莫來(lái)石磚M55坩堝底部表層結構也產(chǎn)生少量的裂紋，結構也變得致密，但與抗剝落高鋁磚差異較大。高倍下（見(jiàn)圖7（b））觀(guān)察，致密莫來(lái)石顆粒邊緣也產(chǎn)生較為明顯侵蝕，可見(jiàn)碳酸鉀對低鋁莫來(lái)石磚也形成一定侵蝕和滲透作用，但相對于抗剝落高鋁磚明顯改善。由衍射圖譜中（見(jiàn)圖8）可知：侵蝕層主要物相為莫來(lái)石和少量未發(fā)生轉化的紅柱石，同時(shí)也存在少量的鉀霞石。低鋁莫來(lái)石磚M55中采用的原料為莫來(lái)石均質(zhì)料和紅柱石為原料，莫來(lái)石均質(zhì)料結構致密，含有一定量的高硅非晶相，高溫下鉀融入非晶相形成高黏度玻璃相；同時(shí)，紅柱石分解形成的非晶態(tài)SiO2吸收部分碳酸鉀也生成高黏度玻璃相，并由其封閉耐火磚侵蝕層，阻礙K元素的滲透。少量的碳酸鉀與莫來(lái)石反應生成鉀霞石，鉀霞石的生成量低，產(chǎn)生的膨脹不足以破壞磚體結構，因此，低鋁莫來(lái)石磚M55表現出良好的抗堿侵蝕性能。
