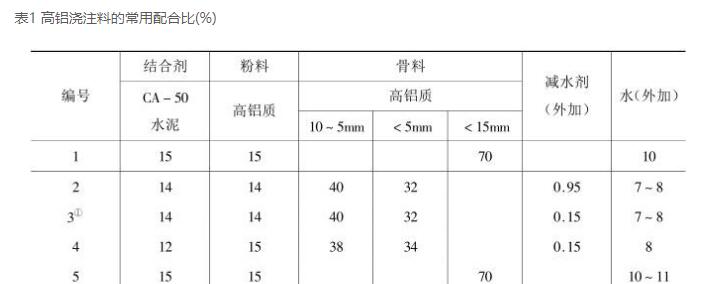

高鋁澆注料是不定形耐火材料的重要品種，常用配合比列于表1。表1~3所用耐火骨料和粉末由二級土礦熟料制成，4為一級土礦熟料，5為一級粘土熟料。
正常情況下，CA-50水泥和耐火粉總用量為27%~30%，耐火骨料用量為70%~73%。CA-50水泥用量為100~200。高鋁澆注料用于中高溫部位時(shí)，應盡量減少水泥用量，增加耐火粉料用量，其等級應與耐火骨料相同或更高；耐火骨料應根據窯爐使用溫度合理選擇，盡其所能。顆粒級配通常為兩級或統一材料，砂率（即細骨料占整個(gè)骨料的比例）為0.45.0.控制55；水量一般用質(zhì)量百分比表示，也可用千克/立方米或水灰比（即水與水泥和粉末的比例）表示。一般原則是在保證澆注料混合物和易性的情況下，盡量減少水量。
高鋁澆注料的" width="706" height="284" srcset="http://itujie.com/wp-content/uploads/2023/05/111.jpg 706w, http://itujie.com/wp-content/uploads/2023/05/111-300x121.jpg 300w" sizes="(max-width: 706px) 100vw, 706px" />
應當指出，常用的配合比并不是一成不變的。根據原材料的品種和使用條件，在生產(chǎn)或施工過(guò)程中，通過(guò)試驗確定耐火澆注料的配合比，以滿(mǎn)足窯爐工程的使用要求。同時(shí)，應盡量加入外加劑，以提高澆注料的施工性能和耐火性
- 上一篇： 高溫膠泥熱修應用產(chǎn)品的理化指標
- 下一篇： 氣化爐輸氣總管保溫耐火澆注料的施工程序
共有0個(gè)熱心網(wǎng)友參與本話(huà)題
我有話(huà)說(shuō)
